Açık Fanlı Pompalar
- TS EN ISO 9908
- Temiz Su Pompası
- Periyodik Bakım ve Yağlama İstemez
- CE Belgesi
-
Soğuk ve Sıcak Su Pompası (200 dereceye kadar)

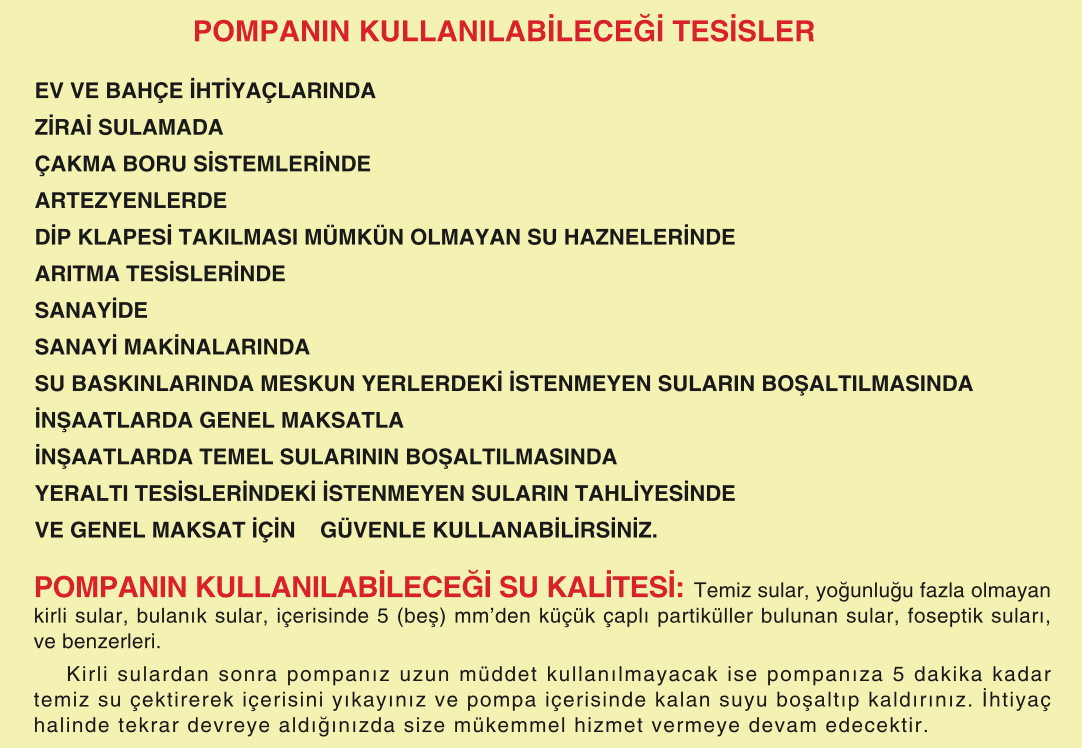

POMPANIN KULLANILABİLECEĞİ TESİSLER
EV VE BAHÇE İHTİYAÇLARINDA
ZİRAİ SULAMADA
ÇAKMA BORU SİSTEMLERİNDE
ARTEZYENLERDE
DİP KLAPESİ TAKILMASI MÜMKÜN OLMAYAN SU HAZNELERİNDE
ARITMA TESİSLERİNDE
SANAYİDE
SANAYİ MAKİNALARINDA
SU BASKINLARINDA MESKUN YERLERDEKİ İSTENMEYEN SULARIN BOŞALTILMASINDA
İNŞAATLARDA GENEL MAKSATLA
İNŞAATLARDA TEMEL SULARININ BOŞALTILMASINDA
YERALTI TESİSLERİNDEKİ İSTENMEYEN SULARIN TAHLİYESİNDE
ve GENEL MAKSAT İÇİN GÜVENLE KULLANABİLİRSİNİZ.
POMPANIN KULLANILABİLECEĞİ SU KALİTESİ: Temiz sular, yoğunluğu fazla olmayan kirli sular, bulanık sular, içerisinde 5 (beş) mm’den küçük çaplı partiküller bulunan sular, foseptik suları, ve benzerleri.
Kirli sulardan sonra pompanız uzun müddet kullanılmayacak ise pompanıza 5 dakika kadar temiz su çektirerek içerisini yıkayınız ve pompa içerisinde kalan suyu boşaltıp kaldırınız. İhtiyaç halinde tekrar devreye aldığınızda size mükemmel hizmet vermeye devam edecektir.
Kullanma Kılavuzu

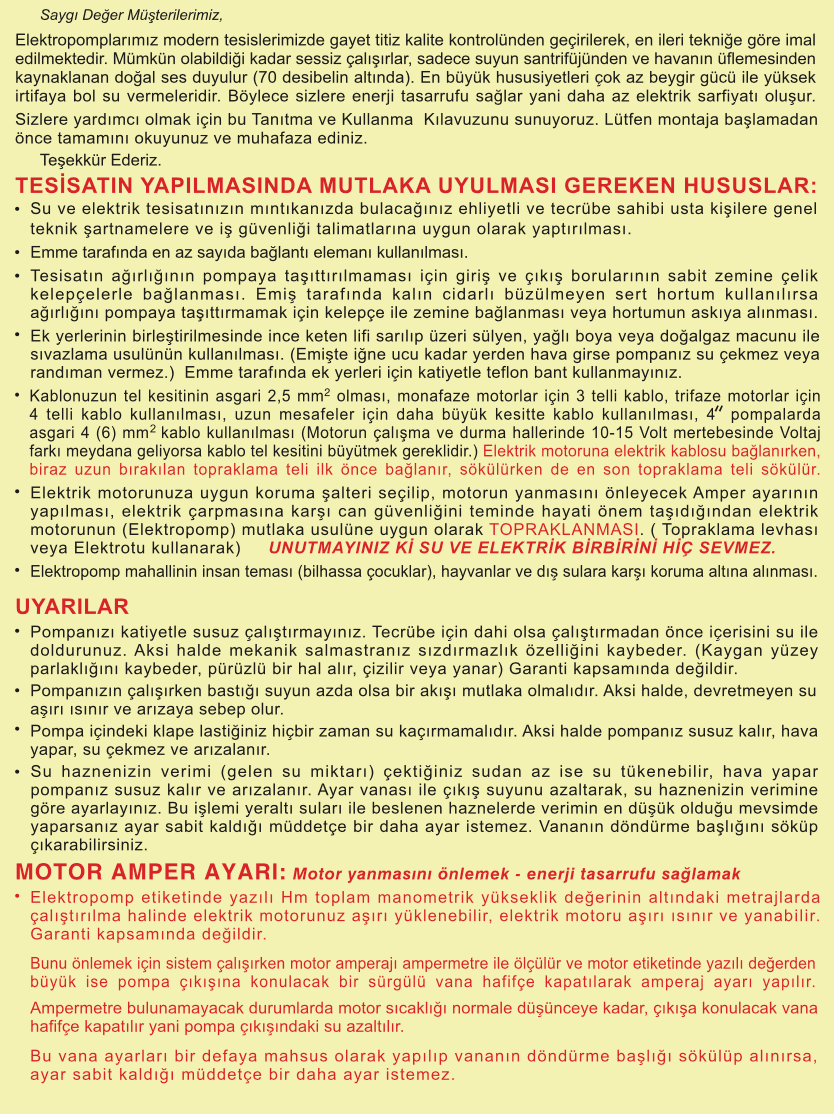

Saygı Değer Müşterilerimiz,
Elektropomplarımız modern tesislerimizde gayet titiz kalite kontrolünden geçirilerek, en ileri tekniğe göre imal edilmektedir. Mümkün olabildiği kadar sessiz çalışırlar, sadece suyun santrifüjünden ve havanın üflenmesinden kaynaklanan doğal ses duyulur (70 desibelin altında). En büyük hususiyetleri çok az beygir gücü ile yüksek irtifaya bol su vermeleridir. Böylece sizlere enerji tasarrufu sağlar yani daha az elektrik sarfiyatı oluşur.
Sizlere yardımcı olmak için bu Tanıtma ve Kullanma Kılavuzunu sunuyoruz. Lütfen montaja başlamadan önce tamamını okuyunuz ve muhafaza ediniz.
Teşekkür Ederiz.
TESİSATIN YAPILMASINDA MUTLAKA UYULMASI GEREKEN HUSUSLAR:
- Su ve elektrik tesisatınızın mıntıkanızda bulacağınız ehliyetli ve tecrübe sahibi usta kişilere genel teknik şartnamelere ve iş güvenliği talimatlarına uygun olarak yaptırılması.
- Emme tarafında en az sayıda bağlantı elemanı kullanılması.
- Tesisatın ağırlığının pompaya taşıttırılmaması için giriş ve çıkış borularının sabit zemine çelik kelepçelerle bağlanması. Emiş tarafında kalın cidarlı büzülmeyen sert hortum kullanılırsa ağırlığın pompaya taşıttırılmamak için kelepçe ile zemine bağlanması veya hortum askıya alınması.
- Ek yerlerinin birleştirilmesinde ince keten lifi sarılıp üzeri sülyen, yağlı boya veya doğalgaz macunu ile sıvazlama usulünün kullanılması. (Emişte iğne ucu kadar yerden hava girse pompanız su çekmez veya randıman vermez). Emme tarafında ek yerleri için katiyetle teflon bant kullanmayınız.
- Kablonuzun tel kesitinin asgari 2,5 mm² olması, monofaze motorlar için 3 telli kablo, trifaze motorlar için 4 telli kablo kullanılması, uzun mesafeler için daha büyük kesitte kablo kullanılması (Motorun çalışma ve durma hallerinde 10-15 Volt mertebesinde Voltaj farkı meydana geliyorsa kablo tel kesitini büyütmek gereklidir). Elektrik motoruna elektrik kablosu bağlanırken, biraz uzun bırakılan topraklama teli ilk önce bağlanır, sökülürken de en son topraklama teli sökülür.
- Elektrik motorunuza uygun koruma şalteri seçilip, motorun yanmasını önleyecek Amper ayarının yapılması, elektrik çarpmasına karşı can güvenliğini teminde hayati önem taşıdığından elektrik motorunun (Elektropomp) mutlaka usulüne uygun olarak TOPRAKLANMASI. (Topraklama levhası veya Elektrot kullanarak) UNUTMAYINIZ Kİ SU VE ELEKTRİK BİRBİRİNİ HİÇ SEVMEZ.
- Elektropomp mahallinin insan teması (bilhassa çocuklar), hayvanlar ve dış sulara karşı koruma altına alınması.
UYARILAR
- Pompanızı katiyetle susuz çalıştırmayınız. Tecrübe için dahi olsa çalıştırmadan önce içerisini su ile doldurunuz. Aksi halde mekanik salmastranız sızdırmazlık özelliğini kaybeder. (Kaygan yüzey parlaklığını kaybeder, pürüzlü bir hal alır, çizilir veya yanar) Garanti kapsamında değildir.
- Pompanızın çalışırken bastığı suyun azda olsa bir akışı mutlaka olmalıdır. Aksi halde, devretmeyen su aşırı ısınır ve arızaya sebep olur.
- Pompa içindeki klape lastiğiniz hiçbir zaman su kaçırmamalıdır. Aksi halde pompanız susuz kalır, hava yapar, su çekmez ve arızalanır.
- Su haznenizin verimi (gelen su miktarı) çektiğiniz sudan az ise su tükenebilir, hava yapar pompanız susuz kalır ve arızalanır. Ayar vanası ile çıkış suyunu azaltarak, su haznenizin verimine göre ayarlayınız. Bu işlemi yeraltı suları ile beslenen haznelerde verimin en düşük olduğu mevsimde yaparsanız ayar sabit kaldığı müddetçe bir daha ayar istemez. Vananın döndürme başlığını söküp çıkarabilirsiniz.
MOTOR AMPER AYARI: Motor yanmasını önlemek – enerji tasarrufu sağlamak
Elektropomp etiketinde yazılı Hm toplam manometrik yükseklik değerinin altındaki metrajlarda çalıştırılma halinde elektrik motorunuz aşırı yüklenebilir, elektrik motoru aşırı ısınır ve yanabilir. Garanti kapsamında değildir.
Bunu önlemek için sistem çalışırken motor amperajı ampermetre ile ölçülür ve motor etiketinde yazılı değerden büyük ise pompa çıkışına konulacak bir sürgülü vana hafifçe kapatılarak amperaj ayarı yapılır.
Ampermetre bulunamayacak durumlarda motor sıcaklığı normale düşünceye kadar, çıkışa konulacak vana hafifçe kapatılır yani pompa çıkışındaki su azaltılır.
Bu vana ayarları bir defaya mahsus olarak yapılıp vananın döndürme başlığı sökülüp alınırsa, ayar sabit kaldığı müddetçe bir daha ayar istemez.

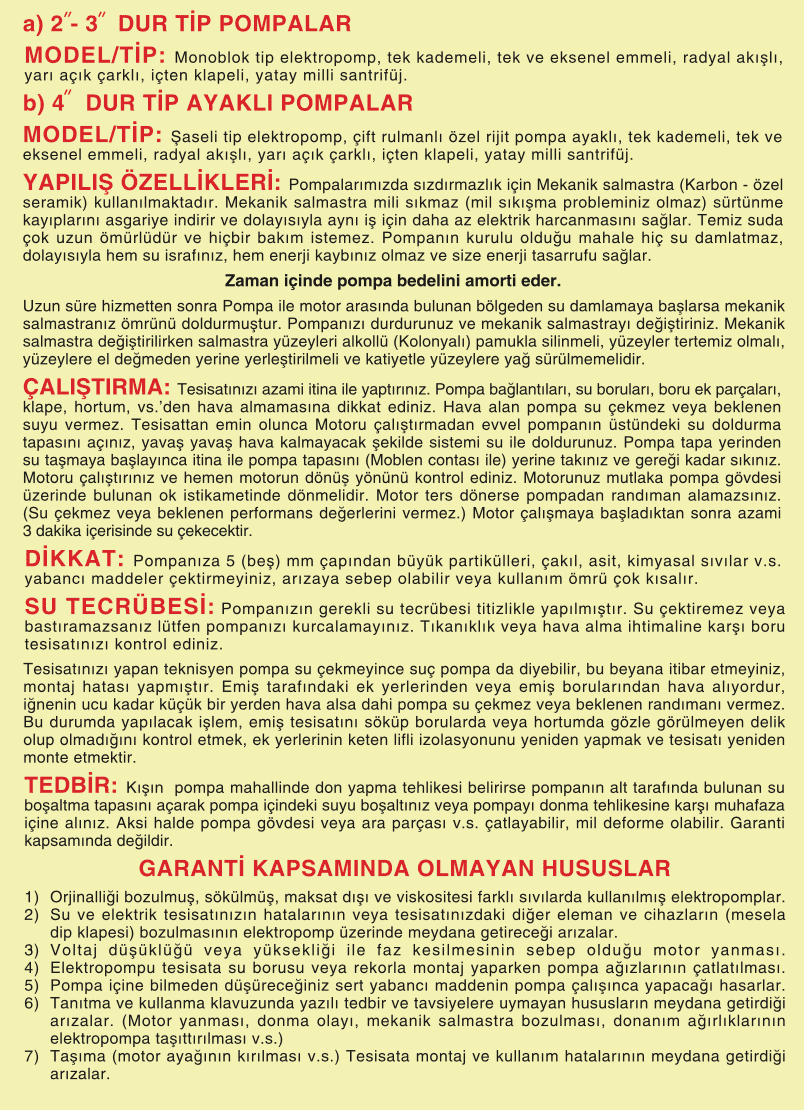

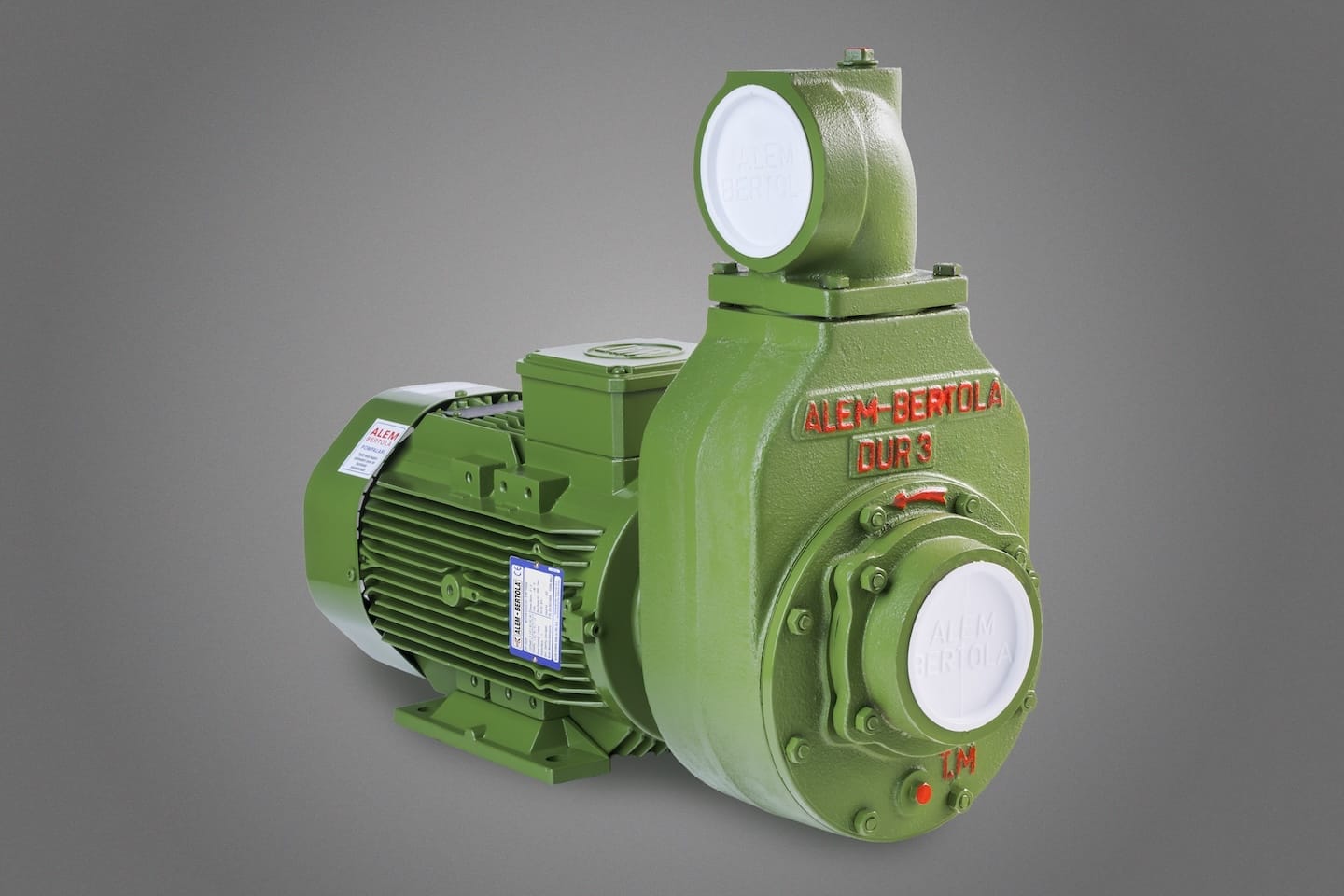

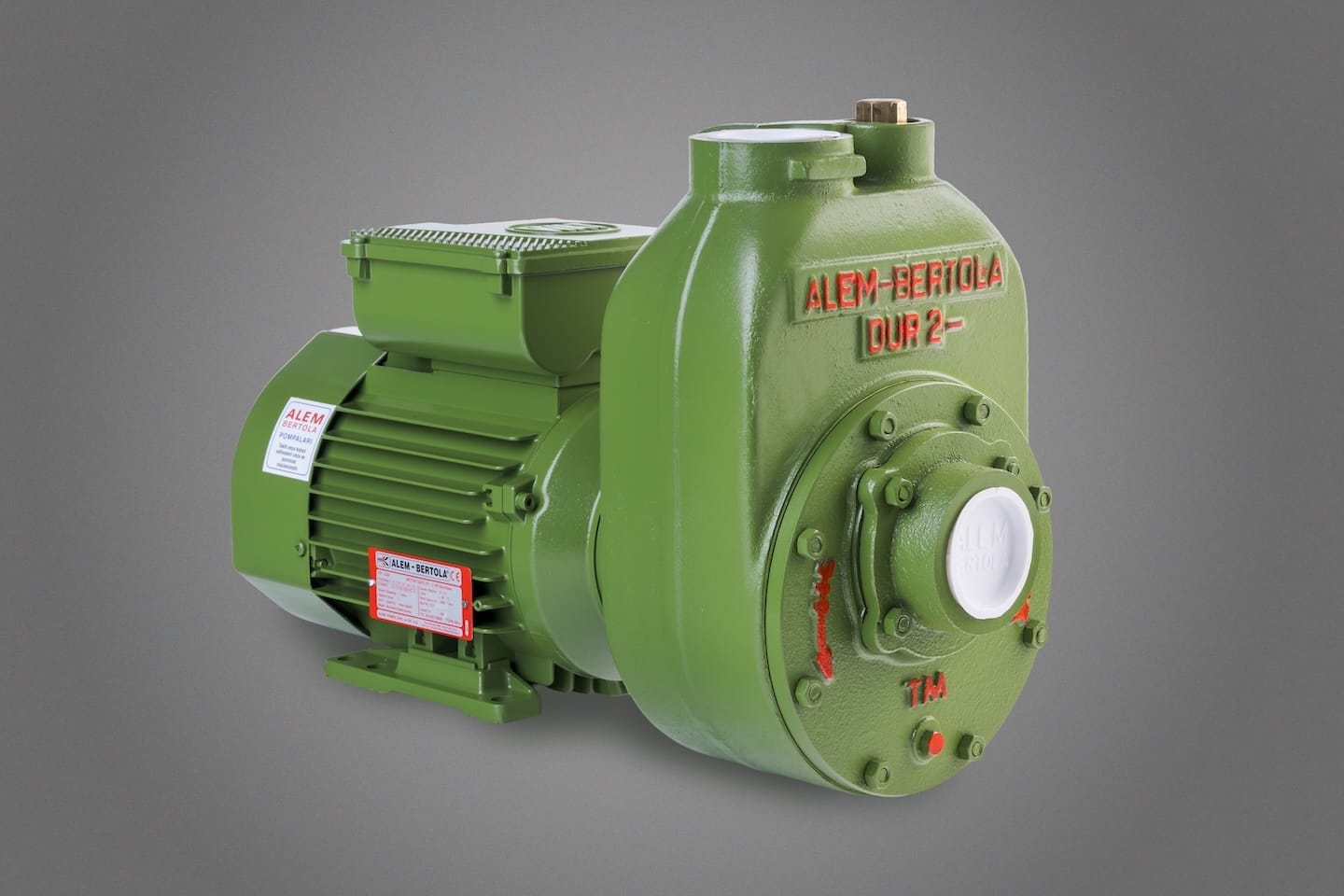

a) 2” – 3” DUR TİP POMPALAR
MODEL/TİP: Monoblok tip elektropomp, tek kademeli, tek ve eksenel emmeli, radyal akışlı, yarı açık çarklı, içten klapeli, yatay milli santrifüj.

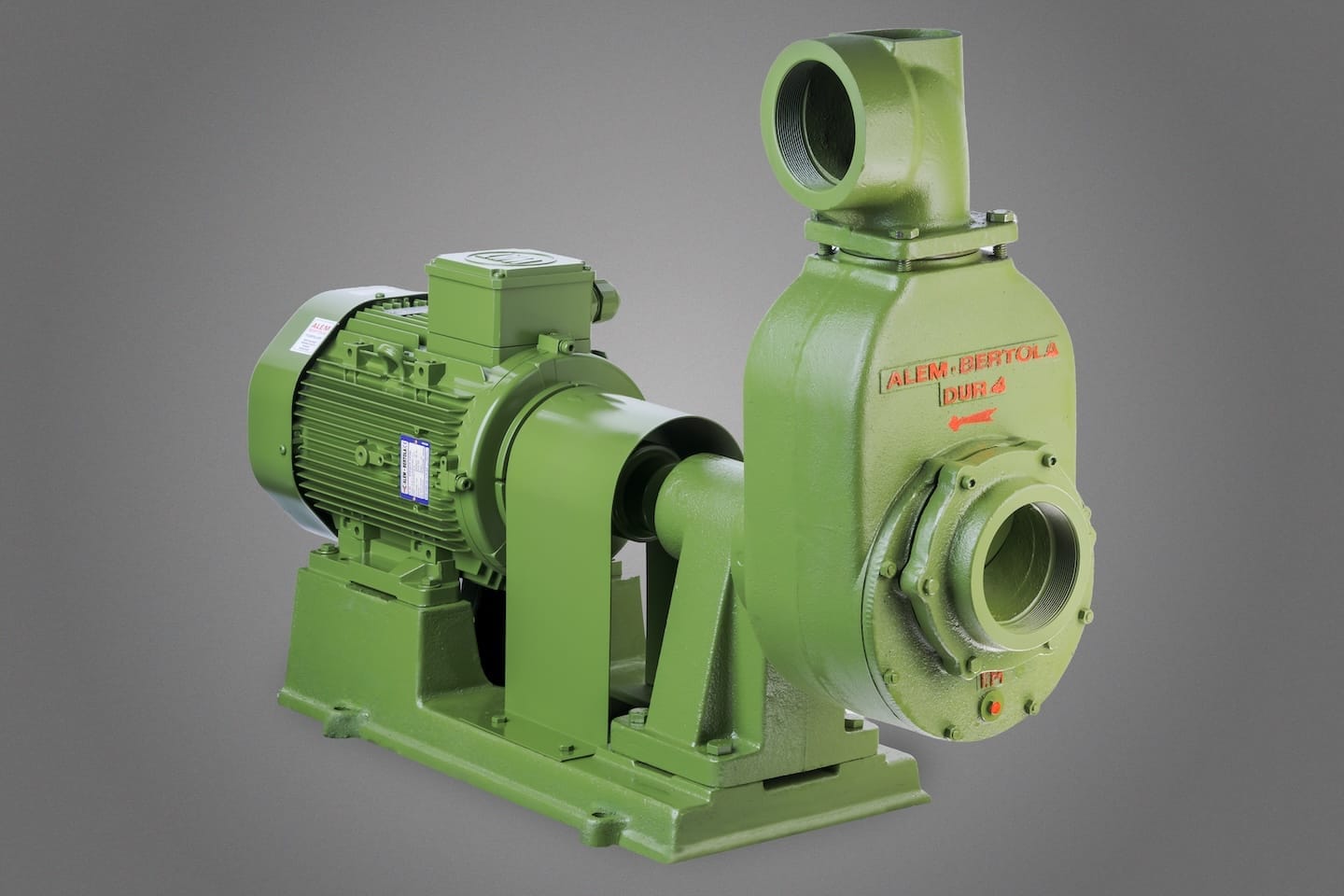

b) 4” DUR TİP AYAKLI POMPALAR
MODEL/TİP: Şaseli tip elektropomp, çift rulmanlı özel rijit pompa ayaklı, tek kademeli, tek ve eksenel emmeli, radyal akışlı, yarı açık çarklı, içten klapeli, yatay milli santrifüj.
YAPILIŞ ÖZELLİKLERİ: Pompalarımızda sızdırmazlık için Mekanik salmastra (Karbon – özel seramik) kullanılmaktadır. Mekanik salmastra mili sıkmaz (mil sıkışma probleminiz olmaz) sürtünme kayıplarını asgariye indirir ve dolayısıyla aynı iş için daha az elektrik harcamanızı sağlar. Temiz suda çok uzun ömürlüdür ve hiçbir bakım istemez. Pompanın kurulu olduğu mahalle hiç su damlatmaz, dolayısıyla hem su israfınız, hem enerji kaybınız olmaz ve size enerji tasarrufu sağlar.
Zaman içinde pompa bedelini amorti eder.
Uzun süre hizmetten sonra Pompa ile motor arasında bulunan bölgeden su damlamaya başlarsa mekanik salmastranız ömrünü doldurmuştur. Pompanızı durdurunuz ve mekanik salmastrayı değiştiriniz. Mekanik salmastra değiştirilirken salmastra yüzeyleri alkollü (Kolonya) pamukla silinmeli, yüzeyler temiz olmalı, yüzeylere el değmeden yerine yerleştirilmeli ve katiyetle yüzeylere yağ sürülmemelidir.
ÇALIŞTIRMA: Tesisatınızı azami itina ile yaptırınız. Pompa bağlantıları, su boruları, boru ek parçaları, klape, hortum, v.s.’den hava almamasına dikkat ediniz. Hava alan pompa su çekmez veya beklenen suyu vermez. Tesisattan emin olunca Motoru çalıştırmadan evvel pompanın üstündeki su doldurma tapasını açınız, yavaş yavaş hava kalmayacak şekilde sistemi su ile doldurunuz. Pompa tapa yerinden su taşmaya başlayınca itina ile pompa tapasını (Moblen contası ile) yerine takınız ve gereği kadar sıkınız. Motoru çalıştırınız ve hemen motorun dönüş yönünü kontrol ediniz. Motorunuz mutlaka pompa gövdesi üzerinde bulunan ok istikametinde dönmelidir. Motor ters dönerse pompadan randıman alamazsınız. (Su çekmez veya beklenen performans değerlerini vermez.) Motor çalışmaya başladıktan sonra azami 3 dakika içerisinde su çekecektir.
DİKKAT: Pompanıza 5 (beş) mm çapından büyük partikülleri, çakıl, asit, kimyasal sıvılar v.s. yabancı maddeler çektirmeyiniz, arızaya sebep olabilir veya kullanım ömrü çok kısalır.
SU TECRÜBESİ: Pompanızın gerekli su tecrübesi titizlikle yapılmıştır. Su çekemez veya bastıramazsanız lütfen pompanızı kurcalamayınız. Tıkanıklık veya hava alma ihtimaline karşı boru tesisatınızı kontrol ediniz.
Tesisatınızı yapan teknisyen pompa su çekmeyince suç pompada diyebilir, bu beyana itibar etmeyiniz, montaj hatası yapmıştır. Emiş tarafındaki ek yerlerinden veya emiş borularından hava alıyordur, iğnenin ucu kadar küçük bir yerden hava alsa dahi pompa su çekemez veya beklenen randımanı vermez. Bu durumda yapılacak işlem, emiş tesisatını söküp borularda veya hortumda gözle görülmeyen delik olup olmadığını kontrol etmek, ek yerlerinin keten lifli izolasyonunu yeniden yapmak ve tesisatı yeniden monte etmektir.
TEDBİR: Kışın pompa mahallinde don yapma tehlikesi belirirse pompanın alt tarafında bulunan su boşaltma tapasını açarak pompa içindeki suyu boşaltınız veya pompayı donma tehlikesine karşı muhafaza içine alınız. Aksi halde pompa gövdesi veya ara parçası v.s. çatlayabilir, mil deforme olabilir. Garanti kapsamında değildir.
GARANTİ KAPSAMINDA OLMAYAN HUSUSLAR
1) Orijinalliği bozulmuş, sökülmüş, maksat dışı ve viskositesi farklı sıvılarda kullanılmış elektropomplar.
2) Su ve elektrik tesisatının hatalarının veya tesisatınızdaki diğer eleman ve cihazların (mesela dip klapesi) bozulmasının elektropomp üzerinde meydana getireceği arızalar.
3) Voltaj düşüklüğü veya yüksekliği ile faz kesilmesinin sebep olduğu motor yanması.
4) Elektropompu tesisata su borusu veya rekorla montaj yaparken pompa ağızlarının çatlatılması.
5) Pompa içine bilmeden düşüreceğiniz sert yabancı maddenin pompa çalışınca yapacağı hasarlar.
6) Tanıtma ve kullanma kılavuzunda yazılı tedbir ve tavsiyelere uymayan hususların meydana getirdiği arızalar. (Motor yanması, donma olayı, mekanik salmastra bozulması, donanım ağırlıklarının elektropompa taşıtılması v.s.)
7) Taşıma (motor ayağının kırılması v.s.) Tesisata montaj ve kullanım hatalarının meydana getirdiği arızalar.

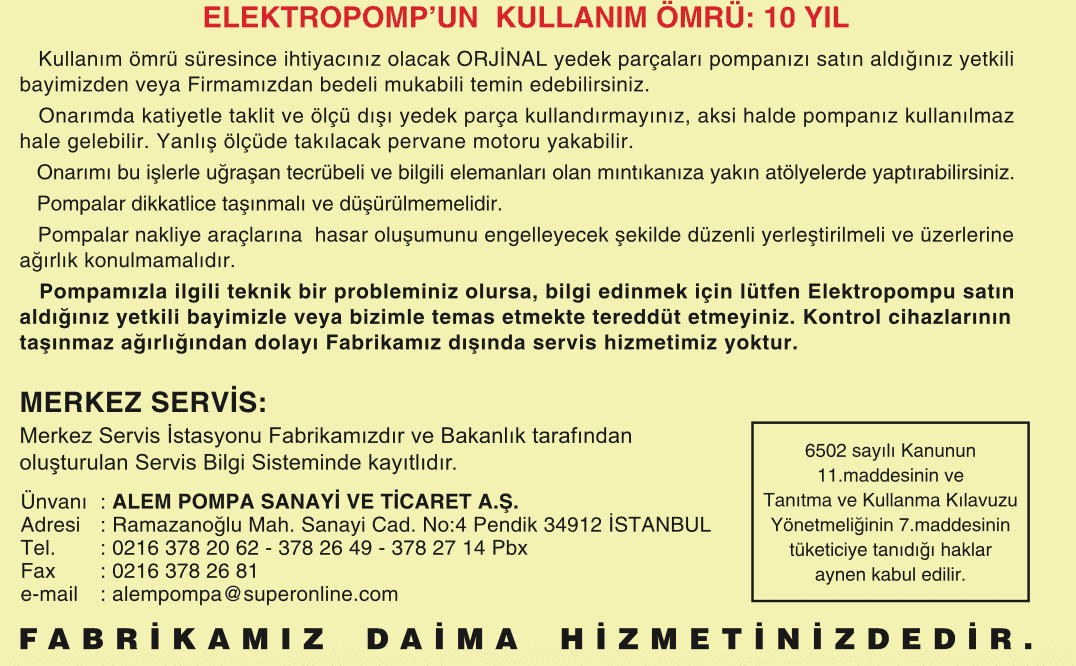

ELEKTROPOMP’UN KULLANIM ÖMRÜ: 10 YIL
Kullanım ömrü süresince ihtiyacınız olacak ORJİNAL yedek parçaları pompanızı satın aldığınız yetkili bayimizden veya Firmamızdan bedeli mukabili temin edebilirsiniz.
Onarımda katiyetle taklit ve ölçü dışı yedek parça kullandırmayınız, aksi halde pompanız kullanılmaz hale gelebilir. Yanlış ölçüde takılacak pervane motoru yakabilir.
Onarımı bu işlerle uğraşan tecrübeli ve bilgili elemanları olan mıntıkanıza yakın atölyelerde yaptırabilirsiniz.
Pompalar dikkatlice taşınmalı ve düşürülmemelidir.
Pompalar nakliye araçlarına hasar oluşumunu engelleyecek şekilde düzenli yerleştirilmeli ve üzerlerine ağırlık konulmamalıdır.
Pompamızla ilgili teknik bir probleminiz olursa, bilgi edinmek için lütfen Elektropompu satın aldığınız yetkili bayimizle veya bizimle temas etmekte tereddüt etmeyiniz. Kontrol cihazlarının taşınmaz ağırlığından dolayı Fabrikamız dışında servis hizmetimiz yoktur.
MERKEZ SERVİS:
Merkez Servis İstasyonu Fabrikamızdır ve Bakanlık tarafından oluşturulan Servis Bilgi Sisteminde kayıtlıdır.
Ünvanı : ALEM POMPA SANAYİ VE TİCARET A.Ş.
Adresi : Ramazanoğlu Mah. Sanayi Cad. No:4 Pendik 34912 İSTANBUL
Tel. : 0216 378 20 62 – 378 26 49 – 378 27 14 Pbx
Fax : 0216 378 26 81
e-mail : alempompa@superonline.com
6502 sayılı Kanunun 11.maddesinin ve Tanıtma ve Kullanma Kılavuzu Yönetmeliğinin 7.maddesinin tüketiciye tanıdığı haklar aynen kabul edilir.
FABRİKAMIZ DAİMA HİZMETİNİZDEDİR.

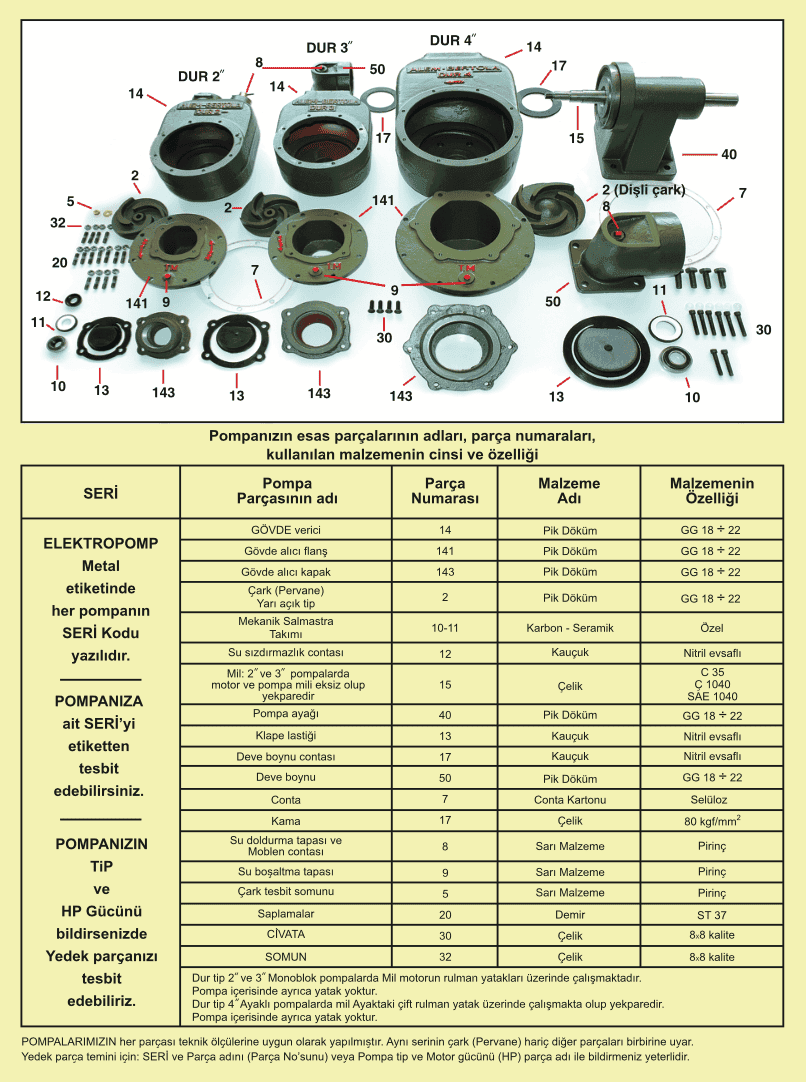

Yedek Parça
